Sportanlage Tellenfeld Amriswil

Schrittweiser Ausbau der Sportinfrastruktur der Stadt Amriswil

Seit Mitte 2018 wird die Infrastruktur der Sportanlage Tellenfeld in Amriswil in mehreren Etappen ausgebaut: Eine neue Dreifachhalle, ein separater Garderoben-Neubau und die Sanierung der bestehenden Turnhalle stehen auf dem Programm. Die Krattiger Holzbau AG ist zuständig für sämtliche Holzarbeiten.

Das ging zügig: Im Juni 2016 war die Abstimmung über den Baukredit von knapp 16 Millionen Franken. Dann folgte die Planungs- und Projektierungs-Phase. Zwischen Sommer 2018 und Sommer 2019 wurden die neue Dreifachhalle und der Garderobentrakt beim Clubhaus des FC Amriswil auf der Sportanlage Tellenfeld erstellt. Das Garderobengebäude ist seit Juni 2019 in Betrieb. In der Sporthalle wird seit Anfang September 2019 trainiert.

In der letzten Bauetappe wird die alte Tellenfeld-Turnhalle erweitert und saniert. Nach Abschluss sämtlicher Arbeiten findet am Freitag, 11. September 2020 die offizielle Einweihung der Anlage statt.

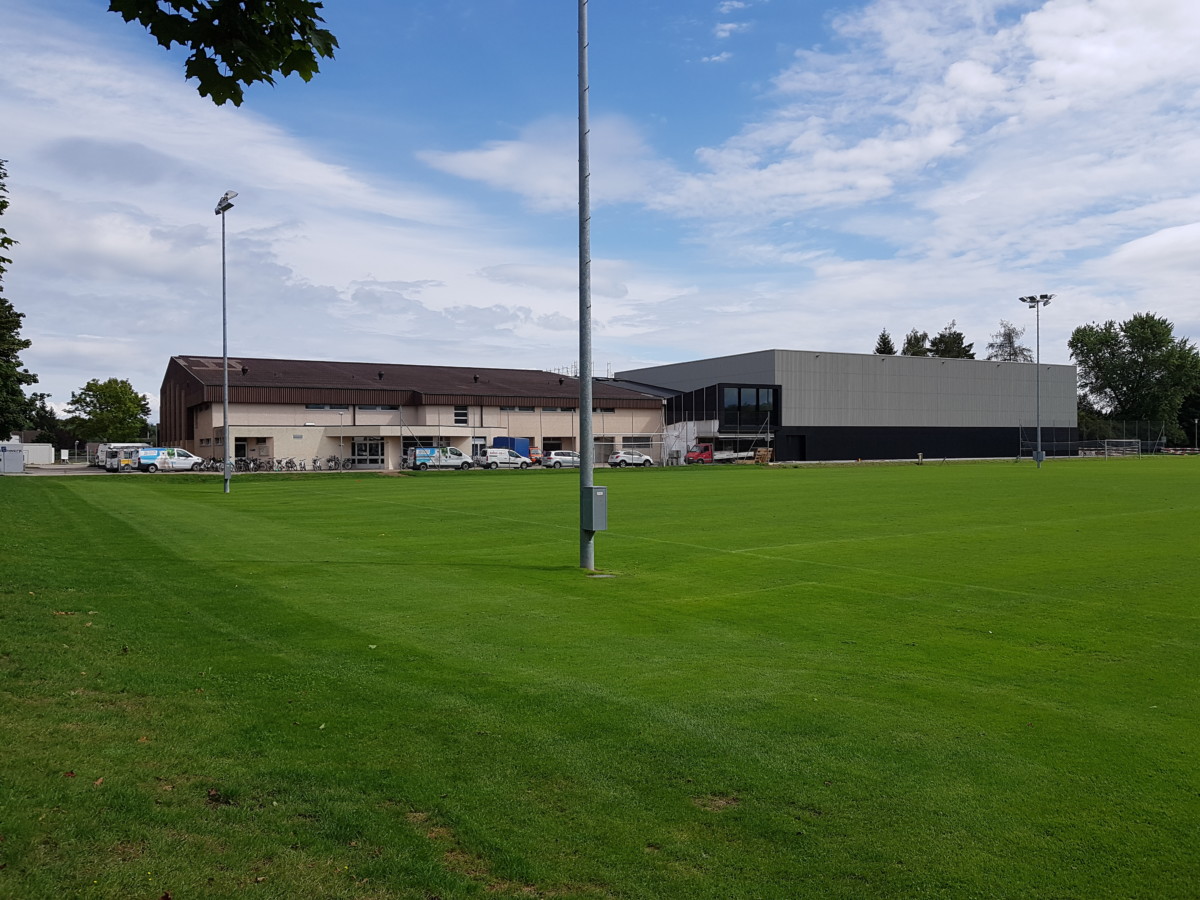

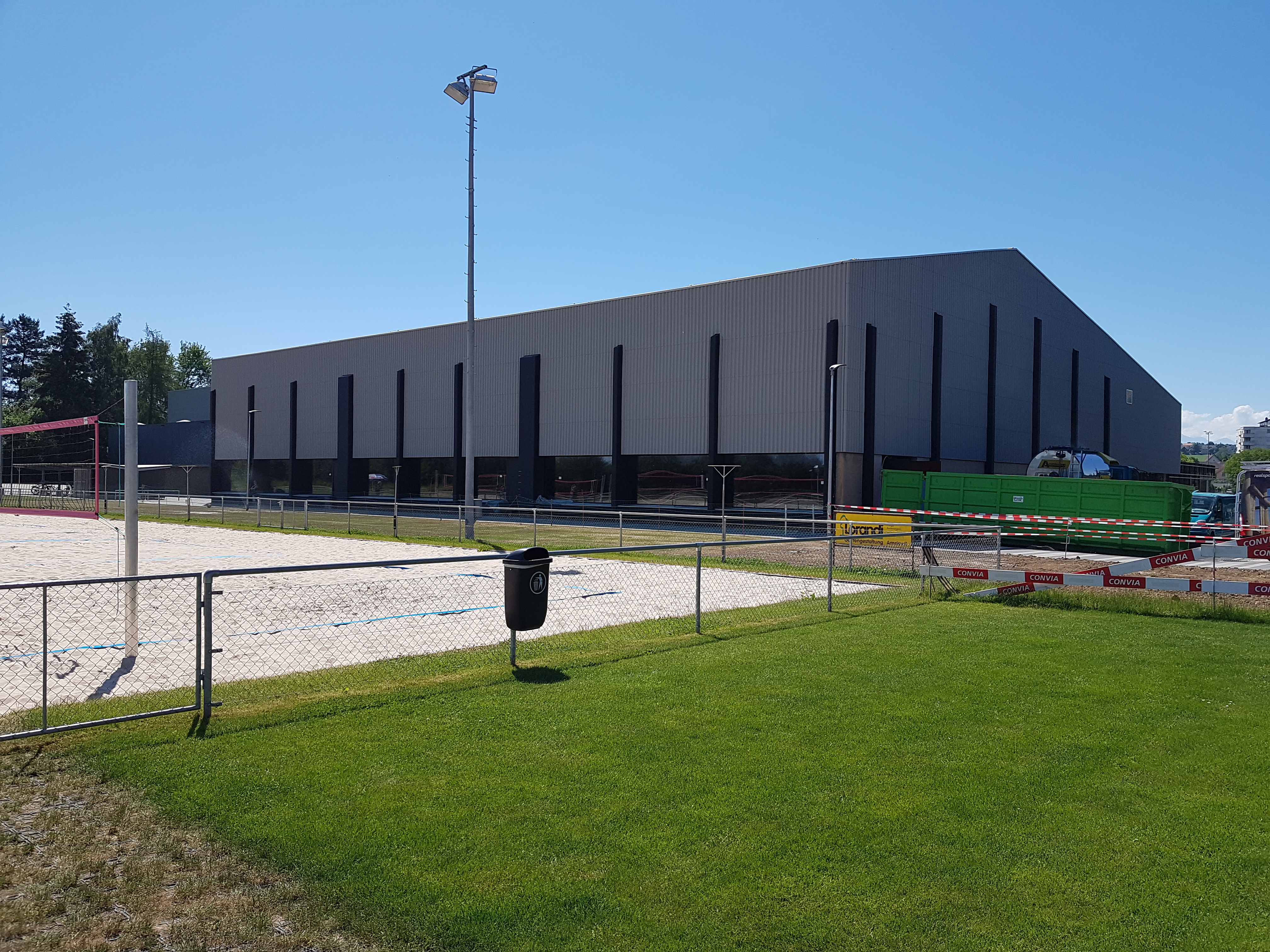

Sportanlage Tellenfeld: Neubau Dreifachhalle

«Solche Spannweiten sind selten», meint Marco Baumgartner. Er ist seit 19 Jahren Zimmermann und hat schon einige Holzbauten aufgerichtet. Als Projektleiter ist er bei der Krattiger Holzbau AG zuständig für die reibungslosen Abläufe und die Koordination auf der Baustelle.

Sportanlage Tellenfeld: Die Tragwerk-Spannweite der neuen Dreifachhalle beträgt 33 Meter.

Und ja, die Dimensionen der neuen Dreifachturnhalle sind wirklich beeindruckend. Sie ist 50 Meter lang, 33 Meter breit und 11,5 Meter hoch. Fundament und Unterbau bestehen aus Beton. Der obere Teil der Wände, das Tragwerk für das Dach sowie die Wand- und Decken-Verkleidungen sind aus Holz. Bei diesem Teil des Bauprojekts gliederte sich unsere Arbeit deshalb in zwei Phasen:

• Gebäudehülle: Produktion und Montage Holzelemente sowie Tragwerk
• Innenausbau: Montage Wand- und Deckenverkleidung

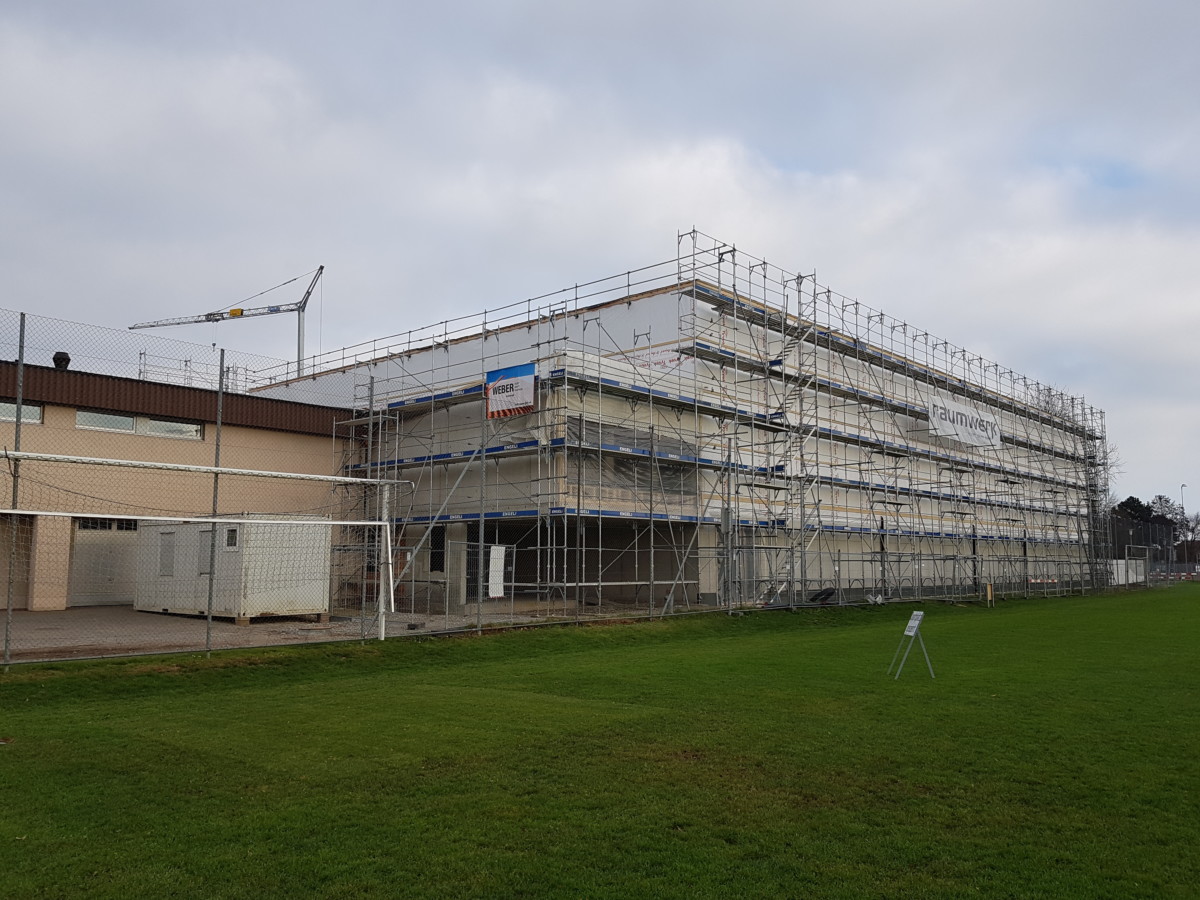

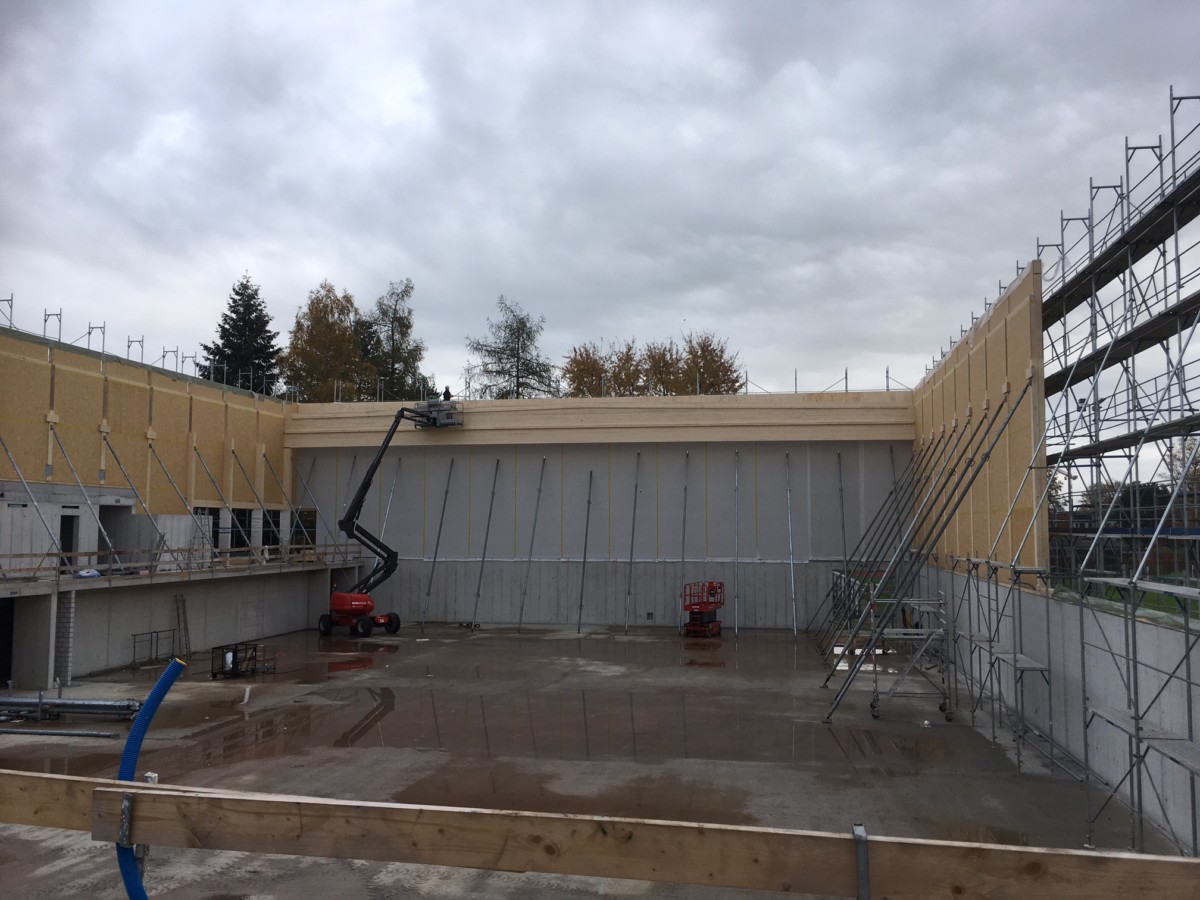

Gebäudehülle: Holzbaumontage zwei Wochen

Zuerst produzierten die Zimmerleute der Krattiger Holzbau AG in der Fertigungshalle Schwarzland in Amriswil die Holzelemente für die Gebäudehülle und das Tragwerk der Dreifachhalle. Unsere Teams verarbeiteten dabei eine imposante Menge Holzwerkstoffe:

• 400 m3 Konstruktionsholz (Leimholz und Brettschichtholz)
• 180 m3 Dämmstoff Zellulose (entspricht etwa 10 Tonnen)
• 2‘500 m2 OSB-Platten an Wänden und Dach
• 40 m3 Brettsperrholz (BSP) in der Giebelwand
• 17 Dachbinder (32,7 x 2,4 x 0,2 m) à 6 Tonnen

Für die Tragwerk-Montage in 11,5 Metern Höhe galten besondere Sicherheitsvorkehrungen.

Die Herstellung der Holzelemente für die Wände dauerte knapp zwei Monate. Eine Herausforderung war die Montage des Tragwerks Anfang November 2018. Marco  Baumgartner: «Es galten besondere Sicherheitsanforderungen wie in Bezug auf die Gebäudehöhe und die Tragwerksmontage.»

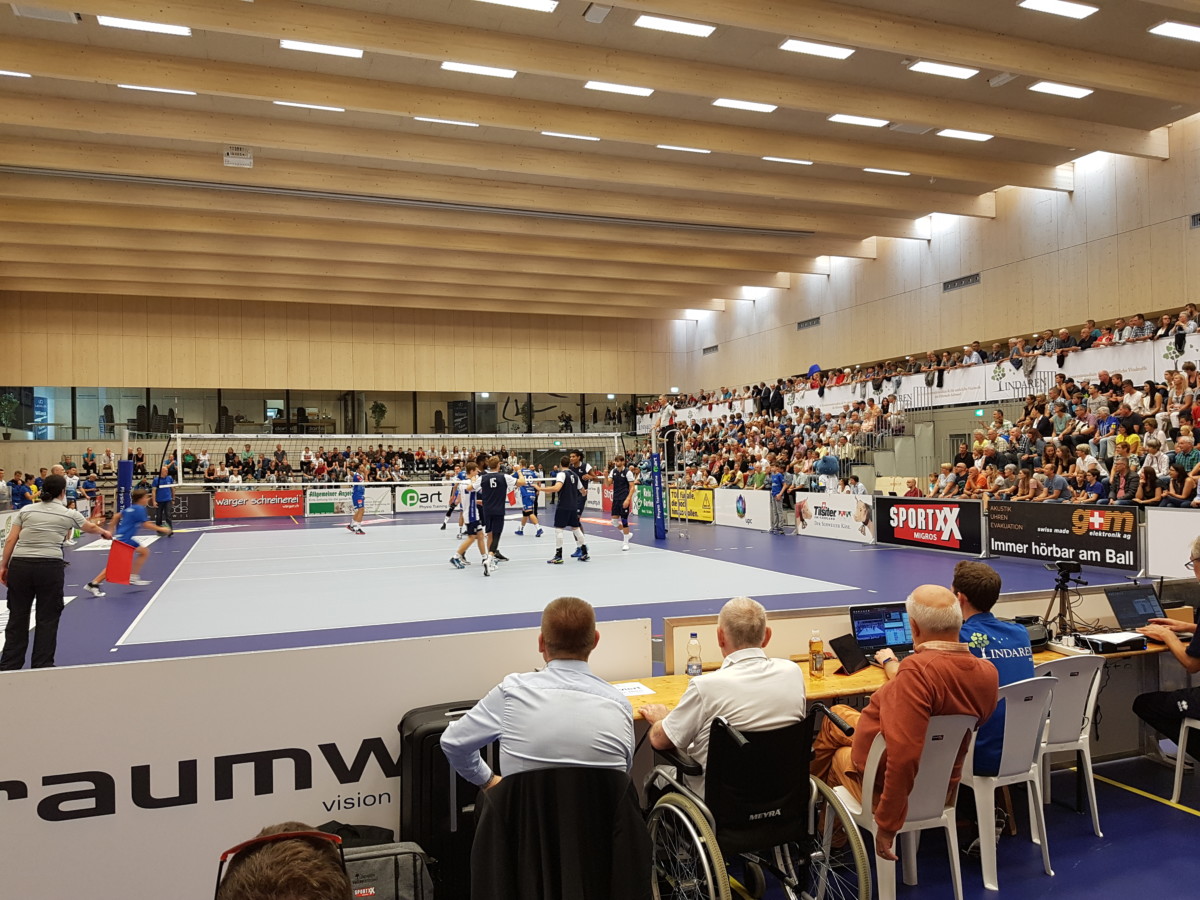

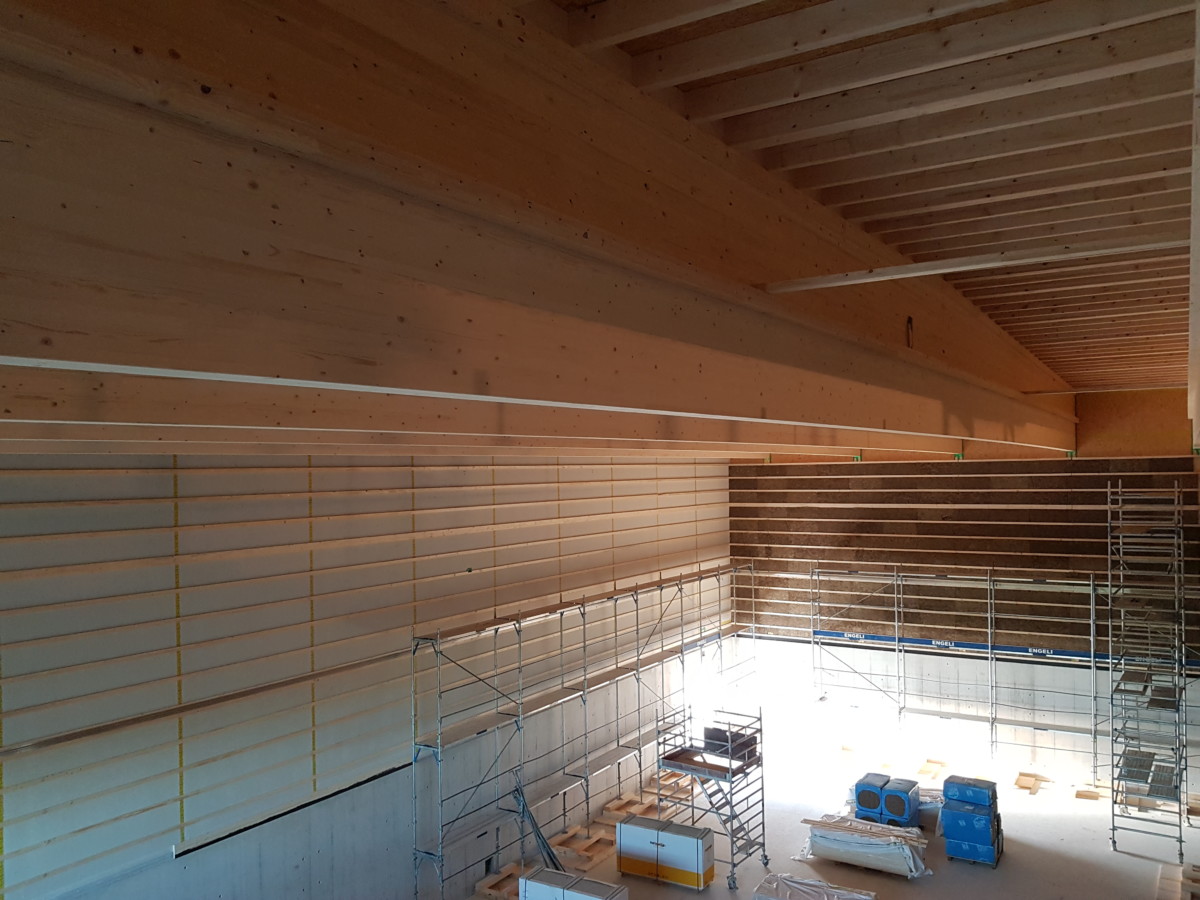

Innenausbau: mit Akustik-Verkleidung

Von einem Flächengerüst aus befestigten wir die Deckenverkleidung aus Magnesit-gebundenen Holzwolle-Platten an unserer Holzkonstruktion. An den Wänden montierten wir oberhalb des Sichtbetons 3-Schicht-Platten aus Fichte.

Für Schallreduktion in der Sportanlage Tellenfeld sorgen 4000 feine Löcher pro Quadratmeter Wandverkleidung.

In Sporthallen gehen die Emotionen manchmal hoch. Es wird hin und wieder richtig laut. Unter anderem deshalb war auch die Akustik in der neuen Dreifachhalle ein Thema. Den Schall absorbiert eine Lochung im oberen Teil der Wandverkleidung. Projektleiter Marco Baumgartner erklärt: «Etwa 4’000 feine Löcher pro Quadratmeter reduzieren den Schall.»

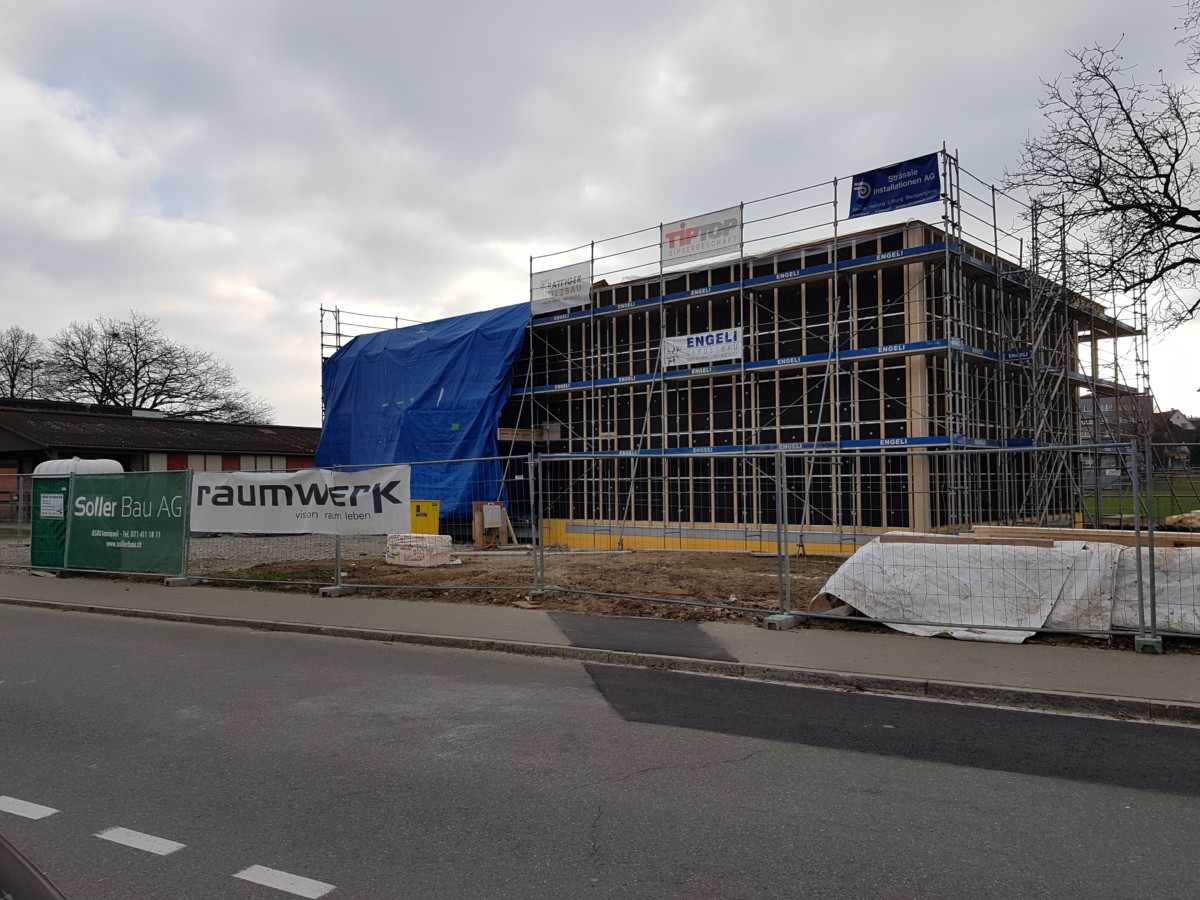

Neues Garderobengebäude: Fassade aus Holz

Zeitgleich mit dem Neubau der Dreifachhalle entstand am anderen Ende der Sportanlage Tellenfeld ein separater Garderobentrakt. Auch dieses Gebäude gleich neben dem Clubhaus des FC Amriswil ist ein Massivbau aus Beton.

Die Fassadenschalung des Garderobengebäudes besteht aus Fichte.

Die Arbeiten der Krattiger Holzbau AG bei diesem Teilprojekt konzentrierten sich auf die Fassade. Nach der Fertigstellung des Rohbaus zwischen August und Oktober begannen wir im November mit den Fassadenarbeiten – diesmal ohne vorgefertigte Elemente. Die Arbeiten erfolgten ausschliesslich auf der Baustelle. Zuerst montierten wir die Isolationslattung mit der Dämmung auf den Beton, anschliessend die Hinterlüftungslattung und die Fassadenschalung aus Fichte.

Um die Budget-Vorgaben der Stadt Amriswil einhalten zu können, war nach der Ausschreibungsphase die Kostenoptimierung ein zentraler Punkt. Wir konnten mit unserem Fachwissen aktiv zur Kostensenkung beitragen.

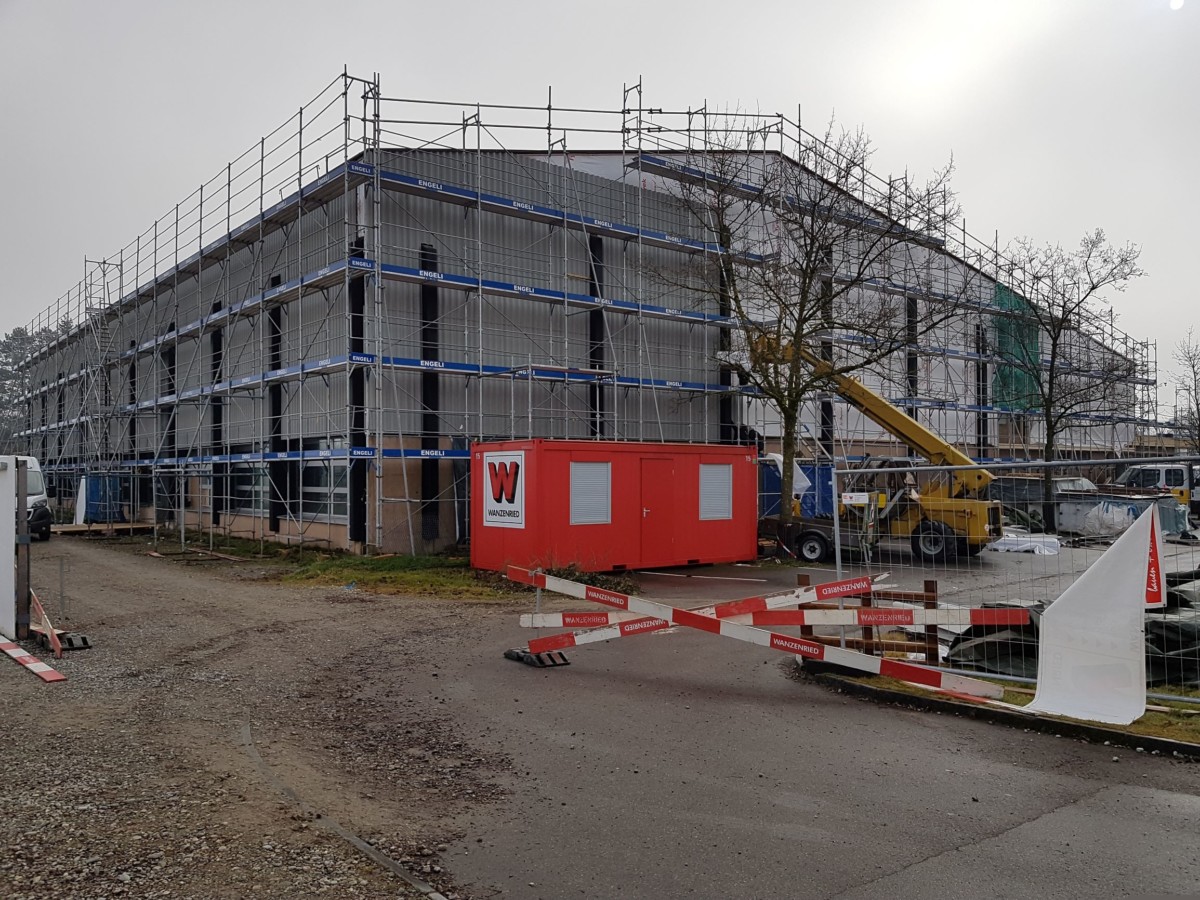

Bestehende Turnhalle: Sanierung

Die Eröffnung der beiden Neubauten erfolgte Mitte 2019: Seit Juni ist der Garderobentrakt in Betrieb, und seit Anfang September ergänzt die neue Dreifachhalle die Sportinfrastruktur der Stadt Amriswil. Nun wird die alte Dreifachturnhalle saniert.

Auch wir sind wieder dabei, diesmal mit unserem Know-how im Bereich der Sanierung.

• Eingangsbereich (Foyer) und Anbau: teilweiser Abbruch und Neuorganisation

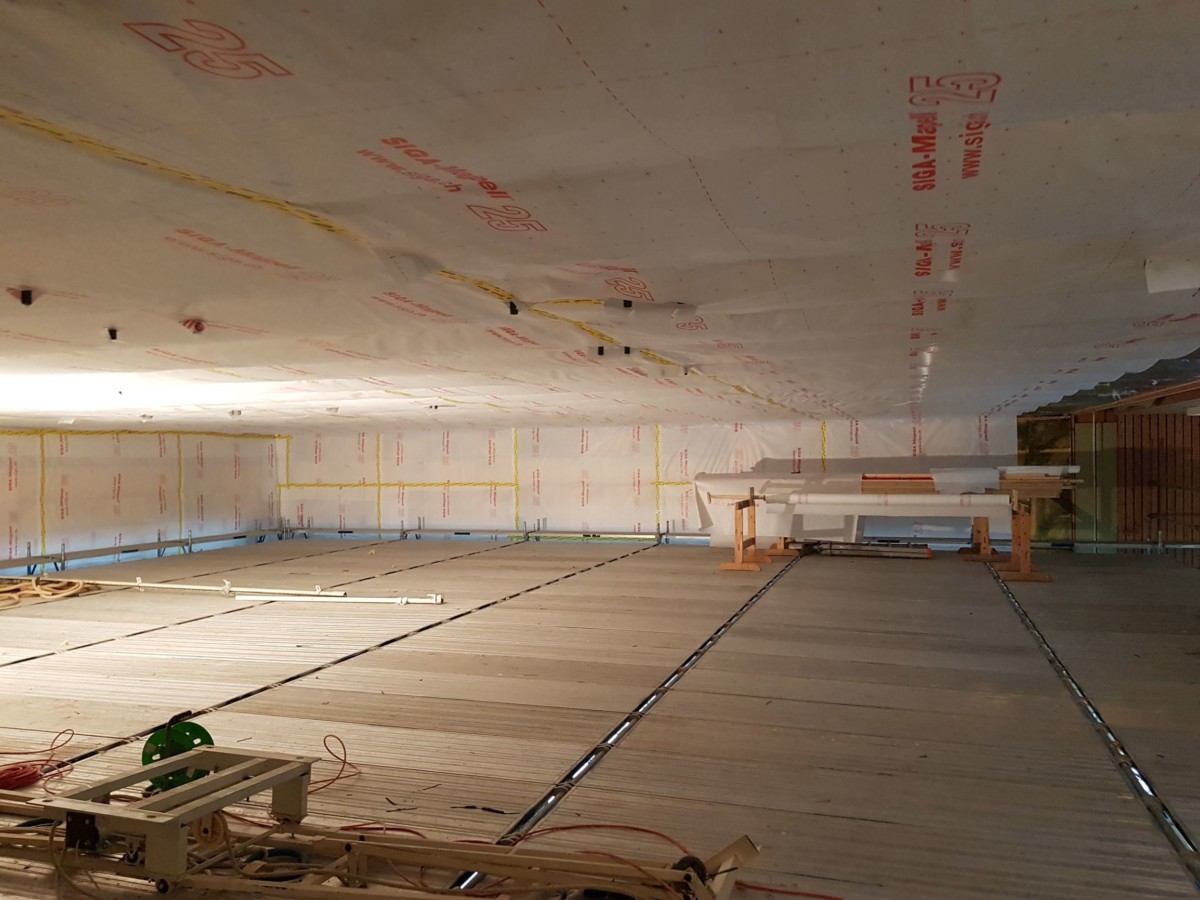

• Halle innen: Erneuerung Decken- und Wandverkleidung inklusive Dämmung
• Nebenräume: Erneuerung Decken

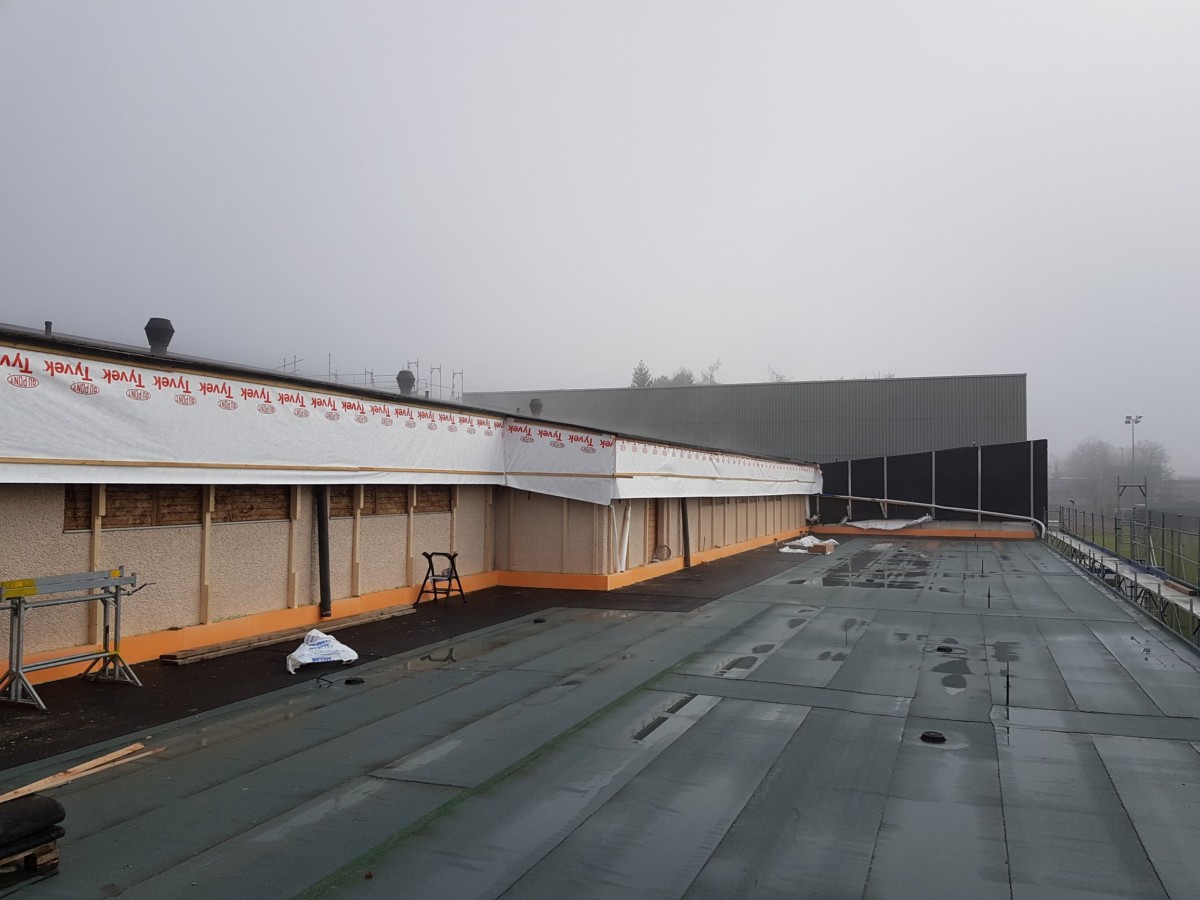

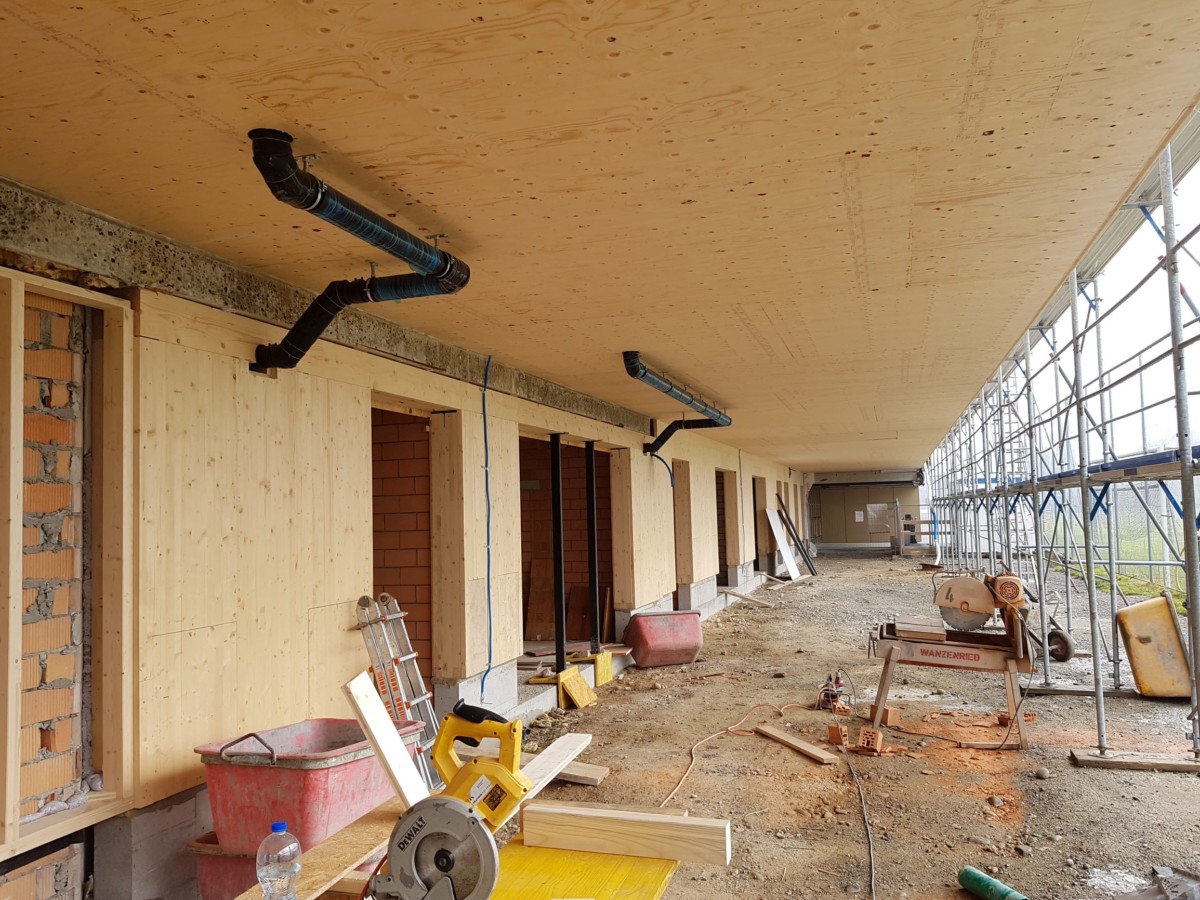

Eingangsbereich (Foyer) und Anbau

Zwischen Oktober und Dezember 2019 lag der Fokus auf den Räumlichkeiten rund um die eigentliche Turnhalle. Der Anbau umfasst Aussen-Geräteräume für diverse Outdoor-Sportarten. Zudem wurden für die Gastronomie Anlieferung und Entsorgung im Eingangsbereich optimiert. Eine neue WC-Anlage und eine Schleuse zum Garderoben-Bereich runden das Angebot ab.

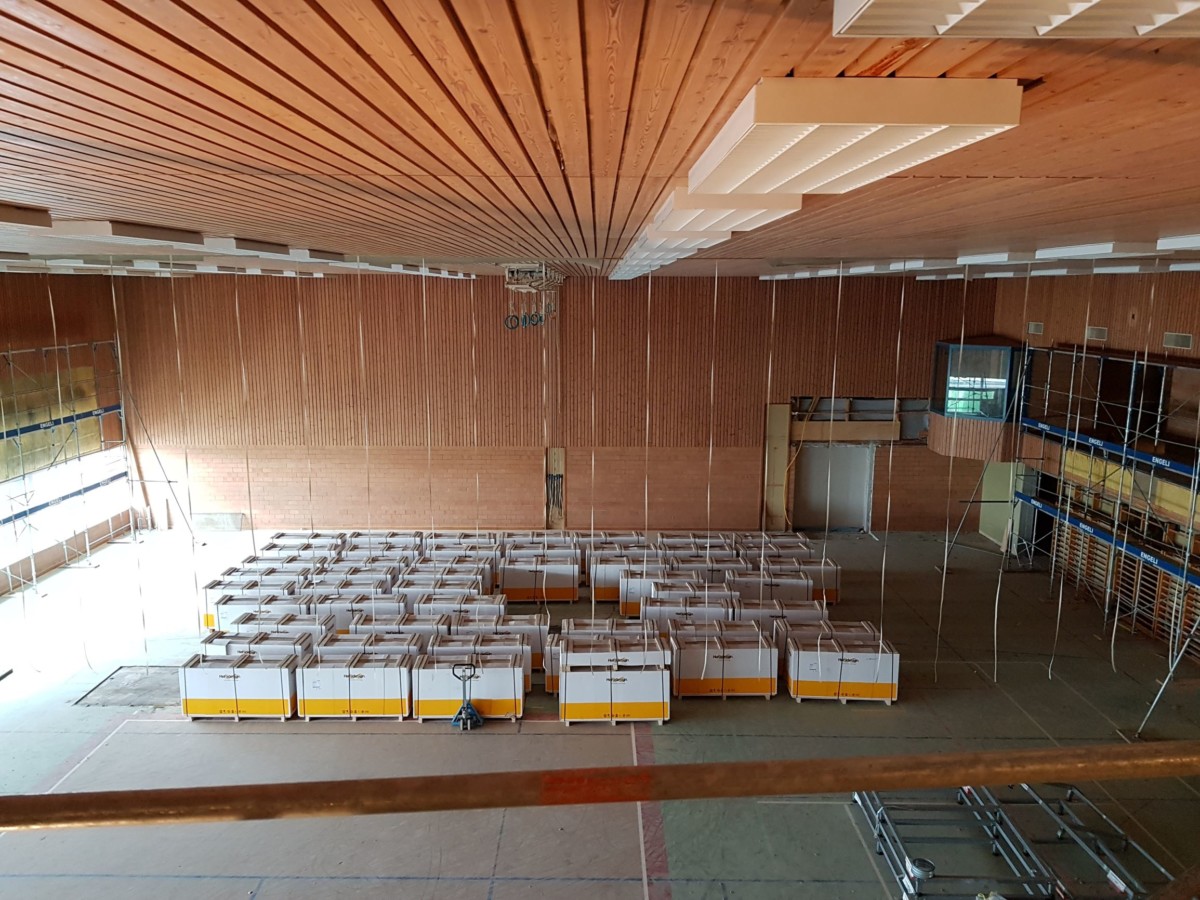

Halle innen

Seit Anfang Februar 2020 laufen die Arbeiten in der bestehenden Turnhalle. Wie in der neuen Halle verwenden wir für den Innenausbau HERADESIGN Holzwolle-Platten als schallabsorbierende Deckenverkleidung.

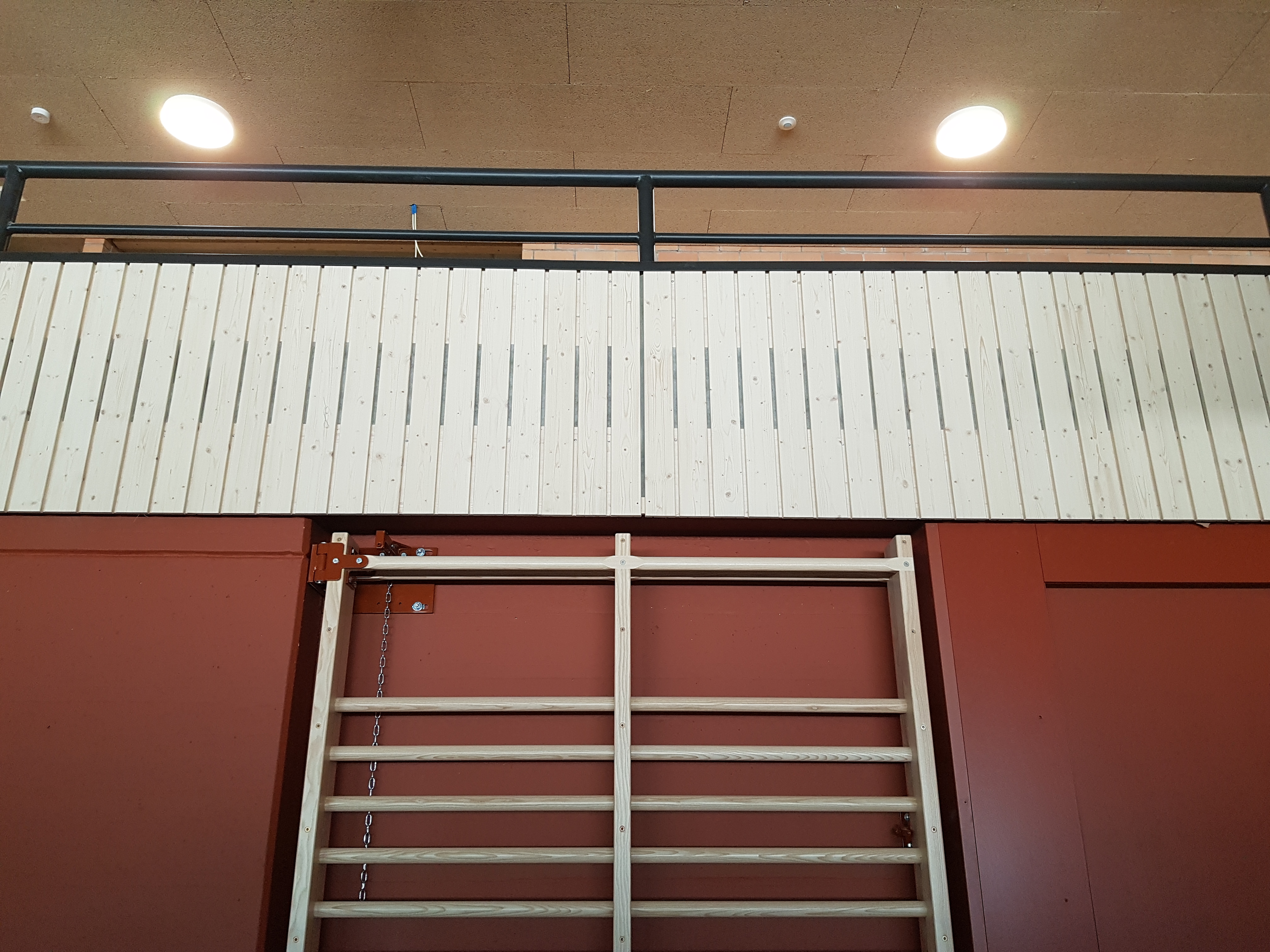

Die Wandverkleidung wird anders. Statt aus gelochten 3-Schicht-Platten besteht sie aus weiss lasierten Fichten-Holzlatten. So entsteht ein visuell eigenständiger Auftritt der bestehenden Halle.. Nach Abschluss dieser Arbeiten wird der neue Bodenbelag verlegt.

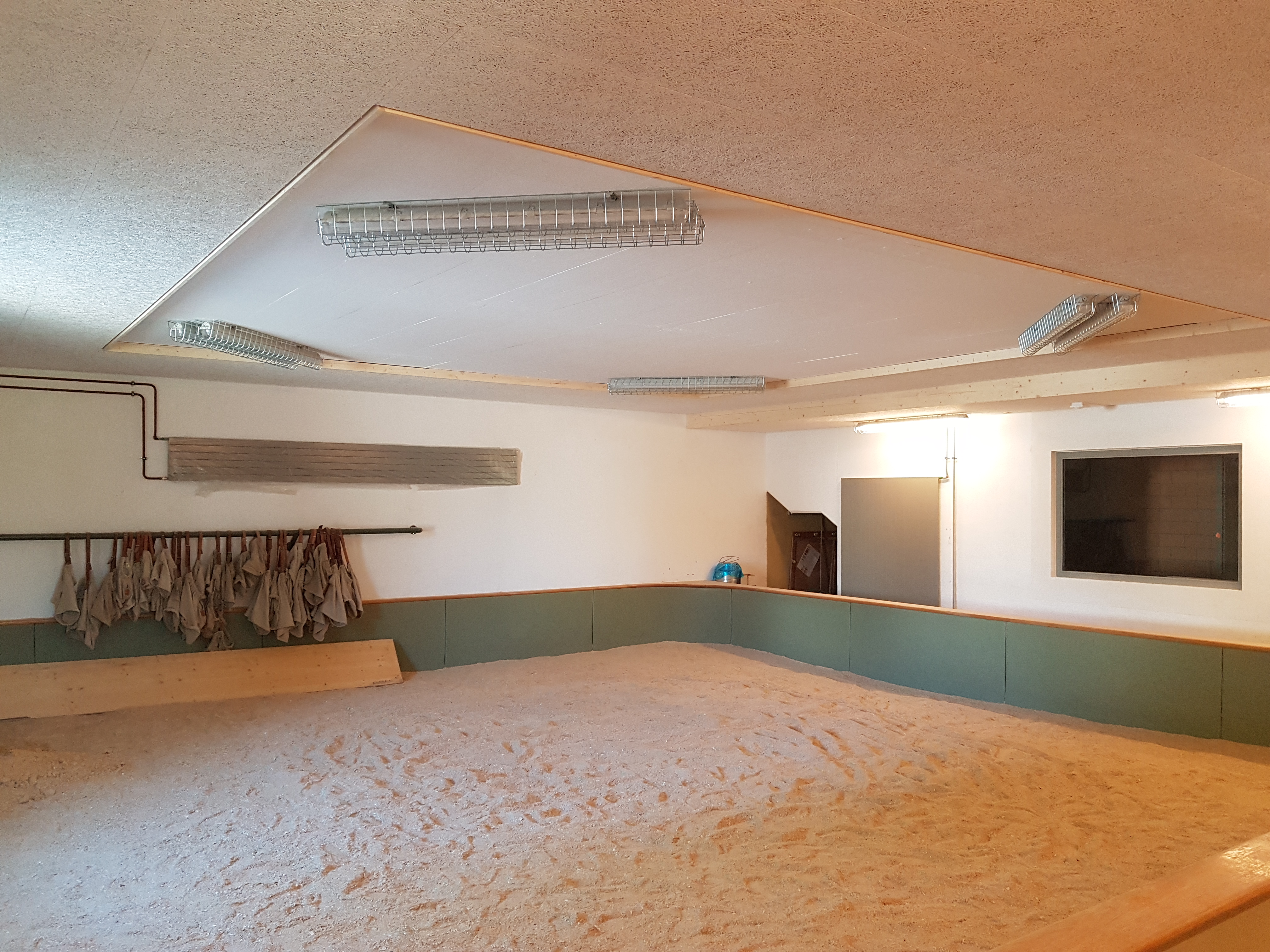

Nebenräume

Garderobe, Korridore und Schwingkeller – diese Nebenräume gehören zur Infrastruktur der Sporthalle Tellenfeld. Auch sie werden saniert. Neue Decken aus aus Holzwolle-Platten von uns und moderne Haustechnik runden den «neuen Auftritt» ab.

Schall- und Brandschutz sind jetzt wieder auf dem neuesten Stand in der renovierten Tellenfeld-Halle.

Anhand von Architekturplänen wird die Infrastruktur an die heutigen Bedürfnisse angepasst. Fix eingeplant sind die Fluchtwege. Selbstverständlich sind auch die Brandschutzvorschriften ein Thema. Die verwendeten Materialien in den Fluchtwegen gehören alle zur Brandverhaltensgruppe RF 1, sie sind also nicht brennbar.

Jetzt neigt sich unsere Arbeit auf der Baustelle der Sportanlage Tellenfeld in Amriswil dem Ende zu. Schreiner, Bodenleger und Haustechniker sind noch vor Ort. Dann folgen Baureinigung sowie Schlussabnahme – und am 28. November 2020 der Tag der offenen Tür.
